InnoDB索引树

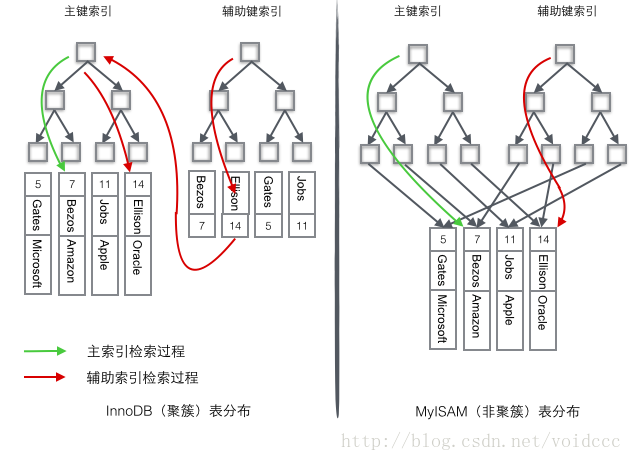

先上图, InnoDB索引树大概长这样:
InnoDB的索引采用的是B+树数据结构, 聚集索引, 每个索引分别对应一颗索引树
其中主键索引树的叶子结点里存储的是每行数据
InnoDB的表必须要有主键; 如果没有主键, InnoDB会隐式指定一列做为主键, 不可见
非主键索引树的叶子节点存储的是主键索引的指针
聚集索引对非聚集索引的优势 参见这篇文章
估算指定表结构最优性能的最大行数
现在我们来估算最大高度为3层的B+索引树能够检索的最大的行数
假设非叶子节点能存储N个指针, 每个叶子节点能存储M条数据;
对于3层聚集索引树, Level1, Level2都是非叶子节点, Level3是叶子结点;
那Level1层都是非叶子节点, 并且只有1个根节点, 里面包含了N个指向Level2的指针;
Level2层最多有N个节点, 每个节点最多包含N个指向Level3的指针;
Level3层最多则有N*N个节点, 每个节点包含M条数据;
所以整个3层的索引树一共能检索N x N x M条数据, 那这个值大概是多少呢?
索引树中每一个节点的大小是16K, 可通过以下命令查询;
1
2
3
4
5
6
mysql> show variables like 'innodb_page_size';
+------------------+-------+
| Variable_name | Value |
+------------------+-------+
| innodb_page_size | 16384 |
+------------------+-------+
所以我们可以大致认为:
N = 16384 / 索引大小
M = 16384 / 数据大小
只要我们知道了表每行的数据大小及索引大小, 就能大概估算出单表的最大行数了; 下一小节就说明了单条数据大小及索引大小怎么查
下面我们来开始估算, 假设表每行数据大小1K, 主键列采用bigint, 则
M=16K/1K=16条
bigint大小8byte, 加上指针本身的大小6byte, 则
N=(16K/14B) = 1170个
每个非叶子节点上有1170个主键值, 检索时使用二分查找法, 性能可以忽略吗?
最佳性能的最大行数大概为2000W:
1170x1170x16==21902400
表空间大概是20G
21902400/1024/1024==20.8GB
而整个Level0, Level1层占用的存储空间为18.29M, 索引存储效率也是很高效:
(1 + 1170) * 1170 * 14B/1024/1024 = 18.29MB
类似我们可以计算, 当树的高度为4时, 索引树非叶子节点总大小:
(1 + 1170 + 1170 * 1170) * 1170 * 14B/1024/1024 = 6114MB
可检索的行数, 将近256亿条; bigint已经不够用~~
1170 * 1170 * 1170 * 16 = 25625808000
整个表空间达到23.86TB
1170 * 1170 * 1170 * 16 * 1K / 1024/1024/1024=23.86
查看表的行大小, 索引大小
1
2
3
4
5
-- 实际中把table_schema, TABLE_NAME换成你自己的db, table即可
select ENGINE, TABLE_ROWS, AVG_ROW_LENGTH, DATA_LENGTH, INDEX_LENGTH/TABLE_ROWS as AVG_INDEX_LENGTH, INDEX_LENGTH, DATA_FREE, AUTO_INCREMENT, (DATA_LENGTH+INDEX_LENGTH)/1024/1024 as "SIZE (MB)", UPDATE_TIME
from information_schema.tables
where table_schema='mysql' and TABLE_NAME='help_relation';
输出如下
1
2
3
4
5
+--------+------------+----------------+-------------+-----------------+--------------+-----------+----------------+------------+-------------+
| ENGINE | TABLE_ROWS | AVG_ROW_LENGTH | DATA_LENGTH | MAX_DATA_LENGTH | INDEX_LENGTH | DATA_FREE | AUTO_INCREMENT | SIZE (MB) | UPDATE_TIME |
+--------+------------+----------------+-------------+-----------------+--------------+-----------+----------------+------------+-------------+
| InnoDB | 1425 | 57 | 81920 | 0 | 0 | 4194304 | NULL | 0.07812500 | NULL |
+--------+------------+----------------+-------------+-----------------+--------------+-----------+----------------+------------+-------------+
怎么查看InnoDB索引树高度, page level
首先要查看表的根节点编号
1
2
3
SELECT b.name, a.name, index_id, type, a.space, a.PAGE_NO
FROM information_schema.INNODB_SYS_INDEXES a, information_schema.INNODB_SYS_TABLES b
WHERE a.table_id = b.table_id AND a.space <> 0;
在最新版本Mysql里, 需要用以下SQL查询
1
2
3
SELECT b.name, a.name, index_id, type, a.space, a.PAGE_NO
FROM information_schema.INNODB_INDEXES a, information_schema.INNODB_TABLES b
WHERE a.table_id = b.table_id AND a.space <> 0;
输出如下:
1
2
3
4
5
6
7
8
9
10
+----------------+-----------+----------+------+-------+---------+
| name | name | index_id | type | space | PAGE_NO |
+----------------+-----------+----------+------+-------+---------+
| sys/sys_config | PRIMARY | 139 | 3 | 1 | 4 |
| study/userinfo | PRIMARY | 142 | 3 | 3 | 4 |
| study/userinfo | idx_uid | 143 | 0 | 3 | 5 |
| study/user | PRIMARY | 140 | 3 | 2 | 4 |
| study/user | udx_login | 144 | 2 | 2 | 6 |
| study/user | idx_uid | 141 | 0 | 2 | 5 |
+----------------+-----------+----------+------+-------+---------+
PAGE_NO列就每个表里每个索引的根结点编号; 从上面的结果也可以看出, 主键的Page Number都是4
因为主键索引B+树的根页在整个表空间文件中的第4个页开始，所以可以算出它在文件中的偏移量：16384*4=65536（16384为页大小）。
另外根据《InnoDB存储引擎》中描述在根页的64偏移量位置前2个字节，保存了page level的值，因此我们想要的page level的值在整个文件中的偏移量为：16384*4+64=65536+64=65600，前2个字节中。
接下来我们用hexdump工具，查看user表空间文件指定偏移量上的数据：
1
2
3
$ hexdump -s 65600 -n 10 user.ibd
0010040 00 00 00 00 00 00 00 00 00 8c
001004a
查询结果是00 00, 所以page level为0 + 1 = 1
实验
为了让实验更有说服力和真实感, 参照真实的业务设计了一张评论表
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
CREATE TABLE `comment` (
`id` bigint unsigned NOT NULL AUTO_INCREMENT COMMENT '评论ID',
`article` int NOT NULL DEFAULT 0 COMMENT '文章ID',
`author` varchar(7) NOT NULL DEFAULT '' COMMENT '作者ID',
`reply_id` bigint unsigned NOT NULL DEFAULT 0 COMMENT '回复的评论ID',
`reply_author` varchar(7) NOT NULL DEFAULT '' COMMENT '回复的评论作者ID',
`upload_date` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '发表时间',
`content` varchar(1024) NOT NULL DEFAULT '' COMMENT '评论内容',
`like` int NOT NULL DEFAULT 0 COMMENT '点赞数',
`dislike` int NOT NULL DEFAULT 0 COMMENT '点踩数',
`status` tinyint DEFAULT 0 COMMENT '1为审核中，0为正常评论',
`media_ids` varchar(256) DEFAULT NULL COMMENT '评论引用的媒体id,多个用逗号分隔',
`type` tinyint DEFAULT NULL COMMENT '评论类型，0：不带图，1：系统图，2：自定义图',
`ip` varchar(15) NOT NULL DEFAULT '' COMMENT '评论者IP',
`device` varchar(32) NOT NULL DEFAULT '' COMMENT '评论者设备号',
PRIMARY KEY (`id`),
INDEX `idx_article` (`article`),
INDEX `idx_author` (`author`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 ROW_FORMAT=DYNAMIC;
然后写个脚本, 往表里插入50000条数据, 估算出每行数据的平均大小
1
2
3
4
5
6
7
8
9
select ENGINE, TABLE_ROWS, AVG_ROW_LENGTH, DATA_LENGTH, INDEX_LENGTH/TABLE_ROWS as AVG_INDEX_LENGTH, INDEX_LENGTH, DATA_FREE, AUTO_INCREMENT, (DATA_LENGTH+INDEX_LENGTH)/1024/1024 as "SIZE (MB)", UPDATE_TIME
from information_schema.tables
where table_schema='study' and TABLE_NAME='comment2';
+--------+------------+----------------+-------------+------------------+--------------+-----------+----------------+-------------+---------------------+
| ENGINE | TABLE_ROWS | AVG_ROW_LENGTH | DATA_LENGTH | AVG_INDEX_LENGTH | INDEX_LENGTH | DATA_FREE | AUTO_INCREMENT | SIZE (MB) | UPDATE_TIME |
+--------+------------+----------------+-------------+------------------+--------------+-----------+----------------+-------------+---------------------+
| InnoDB | 49329 | 223 | 11026432 | 85.6914 | 4227072 | 3145728 | 50001 | 14.54687500 | 2019-04-04 22:42:59 |
+--------+------------+----------------+-------------+------------------+--------------+-----------+----------------+-------------+---------------------+
那M=16 * 1024 / 223 = 73;
- 当page level=1时, 应该最多只能存储73行(level0下面直接挂行数据)
- 当page level=2时, 应该最多只能存储1100 * 73行
- 当page level=3时, 应该最多只能存储1100 * 1100 * 73行
实验结果:
- level1大概能存储90行左右
- level2大概能存储72000行
- level3验证到了3000W, 插入需要半小时, 高度还是3; 后面的不想跑了
数据没有完全对上, 说明这之间还有其它知识不知道; 但数量级是对的, 说明上面的理论大体没有错, 用来估算单表行数没什么问题
